Een Full-duplex intercom (tegelijk praten en luisteren).

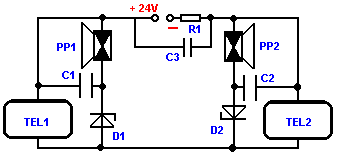

Bijna het enige wat je nodig hebt zijn twee telefoons.
|
C1 - 0,47 μF
C2 - 0,47 μF C3 - 0,47 μF D1 - 15V zener D2 - 15V zener |
R1 - zie tekst
PP1 - Piëzopieper PP2 - Piëzopieper TEL1 - telefoon TEL2 - telefoon |
Een telefoon is makkelijk te gebruiken voor een intercom:
zodra er een stroom van ±25mA doorheen loopt kan hij geluid zenden en ontvangen.
Bouw het schema eerst ZONDER C3 zodat je R1 kan bepalen.
Begin met 1KΩ, en, je raadt het al, experimenteer voor de goede waarde.
Als beide telefoons van de haak zijn moet de stroom ongeveer 25mA zijn.
Doe pas HIERNA C3 over de voeding + R1.
De Piëzopiepers moeten zoemers zijn die al bij een kleine stroom veel lawaai geven.
De werking is als volgt: met beide telefoons op de haak ('open schakelaar')
is de voedingsspanning niet genoeg om de 2*15V van de zenerdiodes te overbruggen.
Zodra echter bij bijvoorbeeld TEL1 de hoorn van de haak is, en de weerstand van TEL1 laag wordt,
zal er genoeg spanning zijn (bijna 24V) om D2 te overbruggen, waardoor PP2 signaal geeft.
Het signaal van PP2 kan je zacht in TEL1 horen door koppelcondensator C2.
Dit houdt natuurlijk op zodra TEL2 wordt opgenomen: dan kan je met elkaar praten.
Andersom geldt dit trouwens ook...
Als voedingsspanning zou je drie 9V batterijen kunnen gebruiken,
maar omdat het grootste deel van het vermogen in R1 gaat zitten is dat een beetje zonde.
Je kan beter een goed gestabiliseerde en ontstoorde 24V voeding gebruiken.
Verder is het handig als de telefoons ongeveer gelijk zijn, maar dat hoeft niet per se.
