HCCM IO kaarten

Latchkeuze- en latchkaart (LKK_EVL)

Algemeen:

Deze twee (minimaal) tot vijf (maximaal) kaarten sturen 4 maal 64 uitgangen (= 256 uitgangen) aan. Aan iedere uitgang kan een wissel of aan 2 of 3 uitgangen een sein van het HCCM systeem aangesloten. In het rek wordt de LKK gestoken, die op zijn beurt maximaal 4 EVL kaarten aan kan sturen. De EVL kaarten worden via een 16 aderig flat kabel aangesloten. Per EVL kunnen er 64 uitgangen aangestuurd worden.

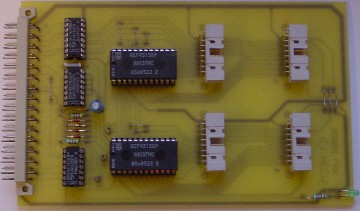

Latchkeuze kaart

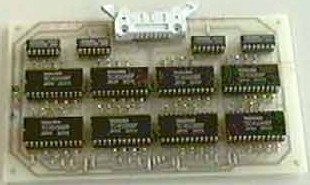

Externe Latches
Techniek:

De in het rek geplaatste LKK zal de stuursignalen van de SCK of PCK omzetten naar stuursignalen voor de EVL. Hiertoe zijn op de LKK een tweetal decoders aanwezig die bepalen welke latch op de EVL gevuld gaat worden met data. Hiertoe wordt het databyte van de treinbus gehaald met extra strobes. Deze worden door de latches op de LKK opgewekt. Iedere latch heeft zijn eigen strobe signaal via de 16 aderige kabel.

Opletten:

Deze kaarten mogen alleen in rek 1 en rek 2 geplaatst worden.Iedere andere positie is verboden en kan tot beschadiging op de modelbaan leiden.

Infoblad:

-versie 1.0 grootte: 432 Kb

-versie 1.0.1 grootte: 812 Kb

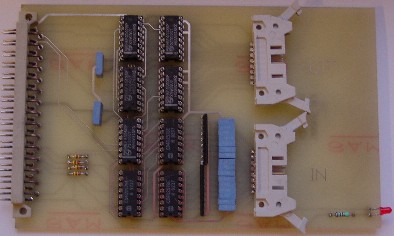

Input- outputkaart (IOK)

Algemeen:

Deze kaart bevat 16 uitgangen en 16 ingangen. Via de ingangen kan een handregelaar aangesloten worden. Hiermee kan een trein handmatig qua snelheid beinvloed worden. Op de uitgangen kan net als de LKK/EVL een wissel of een sein aangesloten worden.

Techniek:

Met de 4556 (2 maal 2 naar 4 decoder) en de 4032 (4 bit latch) worden 16 output lijnen gemaakt. Deze worden via een 16 polige connector naar buiten gevoerd. Via de overige 3 40257 (4 maal 2 naar 1 selector) worden de 16 inputs gecombineerd tot de 4 terugmeldlijnen A0 t/m A3. Deze worden via diode's en de 31 poligeconnector aan de centralekaart aangeboden.

Opletten:

In het schema staan twee IC's verwisseld. Let hierop bij het plaatsen.

Infoblad:

versie 1.0 grootte: 440 Kb
