HCCM protocol

Algemeen:

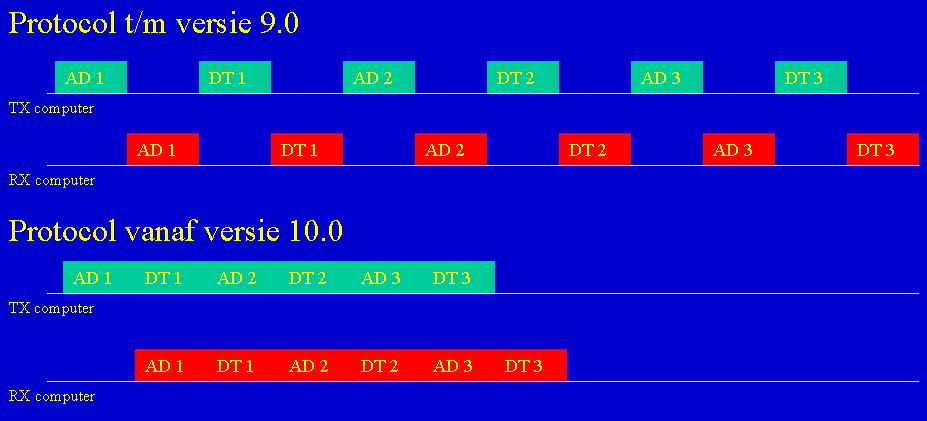

Het HCCM protocol is een communicatie protocol tussen een computer en een van de seriele kaarten. Beide seriele kaarten (SCK en MCK, zie hoofdstuk 6), gebruiken hetzelfde protocol. Iedere communicatie met de baan bestaat uit minimaal 2 bytes, te weten het adresbyte en een of meerdere databytes. Het adresbyte wordt gebruikt om de kaart waarvoor de data is te selecteren, waarna de data door de kaart ontvangen en verwerkt zal worden. Ieder verstuurd byte zal door de seriele kaart beantwoord worden met een antwoord. In principe moet er gewacht worden, totdat dit antwoord ontvangen is. Vanaf versie 10.0 is er echter een buffer van enige bytes ingebouwd. Hierdoor is het mogelijk tot maximaal 8 characters achter elkaar te versturen zonder op antwoord te wachten. Hierna moet bijgehouden worden welke characters terugkomen en hoevol de buffer is. Een volgorde diagram van het protocol is in onderstaande figuur te vinden.

Inhoudelijk:

• 0 t/m 31 zijn initialisatie commando's en zijn bit georienteerd.

  De bits zijn alsvolgt gedefinieerd:

  • bit 0: Kortsluitstop (0= geen stop bij kortsluitmelding, 1= stop bij kortsluitmelding) {Default 0}
  • bit 1: Timeout (0= geen timeout, 1= timeout) {Default 1}
  • bit 2: Kortsluitmelding (0= geen melding, 1= melding aan PC) {Default 0}
  • bit 3: Baudrate (0= 9600, 1= 19200) {Default 0}
  • bit 4: Test (0= normaal bedrijf, 1= testbedrijf) {Default 0}
    Opmerking: Koploper zal bit 4 **nooit** hoog maken, dit is afgesproken met de programmeur (Paul Haagsma).

  Antwoord: het verstuurde getal terug naar de PC.

• 32 t/m 63 zijn latchdata commando's

  (speciaal voor de LKK/EVL kaart, zie homepage)

  De bits zijn alsvolgt gedefinieerd:

  • bit 0 t/m bit 3: de databits voor een latch
  • bit 4: high (1) of low (0) nibble

  Antwoord: het verstuurde getal terug naar de PC.

• 64 t/m 127 zijn data commando's

  De data bits worden hier afhankelijk van de kaart gebruikt. De blokkaart(en) en de IOK de kaart worden hiermee bestuurd.

  Voor blokkaarten geldt:

  • bit 0 t/m 3: snelheid van de trein
  • bit 4: rijrichting van de trein
  • bit 5: subkaartselectie (voor DBK en ABK)

  Antwoord: 64+ subkaartselectie+ kortsluitmelding+ bezetmelding

  • bezetmelding (4 bits)
    • bit 0: Sectie 1 ("1"= bezet, "0" is vrij)
    • bit 1: Sectie 2 ("1"= bezet, "0" is vrij)
    • bit 2: Sectie 3 ("1"= bezet, "0" is vrij)
    • bit 3: Sectie 4 ("1"= bezet, "0" is vrij)
  • bit 4: korsluitmelding ("1"= kortsluiting, "0"= geen kortsluiting)
  • bit 5: subkaartselectie

  Voor deIOK geldt:

  • bit 0 t/m 3: data voor de latch
  • bit 4+ 5: selecteren latch op de kaart

  Antwoord: 64+ subkaartselectie+ inputdata geselecteerde latch

• 128 t/m 191 zijn kaartselectie commando's

  bit 0 t/m 5 zijn het adres van de te selecteren kaart

  Antwoord: het verstuurde getal terug naar de PC.

• 192 t/m 223 zijn latch adres commando's

  bit 0 t/m 4 zijn het adres van de te selecteren latch op de LKK

  Antwoord: het verstuurde getal terug naar de PC.

• 224 t/m 255 zijn niet gedefinieerd

  Antwoord: het verstuurde getal terug naar de PC.
