Met dit kaartje wordt een seinpaal aangestuurd in de standen rood, geel en groen.
De van een LKK/EVL of IOK afkomstige signalen worden door een decoder omgezet naar 3 uitgangen. Op een uitgang wordt een van de drie lampjes (rood, geel en groen) aangesloten. Door de juiste code aan te bieden, wordt de juiste lamp aangestuurd.
Code: |
Uitgang actief: |
0, 0 |
Rood |
0, 1 |
Geel |
1, 0 |
Groen |
1, 1 |
Ongeldig |
Door het verwisselen van het uitgangs IC kan een keuze gemaakt worden tussen een sein met een gemeenschappelijke + of een gemeenschappelijke -.
Met de in het boek beschreven extra schakeling kunnen ook duitse seinen aangestuurd worden.

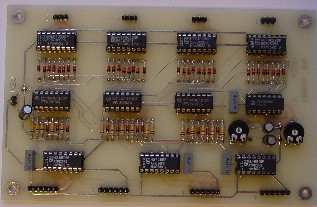

Met deze kaart kunnen 4 seinen worden aangestuurd. Ieder sein kan onafhankelijk van elkaar de volgende standen innemen:
rood, geel knipper, geel, geel met cijfer, geel met knipperend cijfer, groen knipper, groen knipper met cijfer en groen.
De van de LKK/EVL of IOK afkomstige signalen worden door een decoder omgezet naar 4 uitgangen (rood, geel, groen en cijfer). Afhankelijk van de aangeboden code worden een of meerdere uitgangen aangestuurd.
Code: |
Stand: |
Dwergsein: |
Hoofdsein: |
Omschrijving: |
0, 0, 0 |
Rood |
|
|
Stop |
0, 0, 1 |
Groen |
|
|
Rijden |
0, 1, 0 |
Geel met cijfer |
|
|
Afremmen naar door cijfer aangegeven snelheid en beperking verwachten |
0, 1, 1 |
Geel met cijfer |
|
|
Afremmen naar 40 km/h en stop verwachten |
1, 0, 0 |
Groen knipper met cijfer |
|
|
Rijden met door cijfer aangegeven snelheid |
1, 0, 1 |
Groen knipper |
|
|
Rijden met max. 40 km/h |
1, 1, 0 |
Geel met knipperend cijfer |
|
|
Afremmen naar door cijfer aangegeven snelheid en beperking verwachten (voormelding) |
1, 1, 1 |
Geel knipper |
|
|
Rijden op zicht (max. 30 km/h) |
Door het verwisselen van het uitgangs IC's kan een keuze gemaakt worden tussen een sein met een gemeenschappelijke + of een gemeenschappelijke -.
-

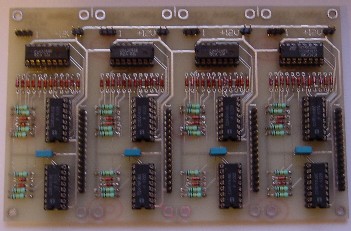

Met deze kaart kunnen 4 seinen worden aangestuurd. Ieder sein kan onafhankelijk van elkaar de volgende standen innemen:
HP0(0), Sh1, Hp1/Vz0, Hp1/Vz1, Hp1/Vz2, Hp2/Vz0, Hp2/Vz1 en Hp2/Vz2.
De van de LKK/EVL of IOK afkomstige signalen worden door een decoder omgezet naar 4 uitgangen (rood, geel, groen en cijfer). Afhankelijk van de aangeboden code worden een of meerdere uitgangen aangestuurd.
Code: |
Stand: |
Inrij: |
Uitrij: |
Blok: |
Rangeer: |
Voorsein: |
Omschrijving: |
0, 0, 0 |
Hp0(0) |
|
|
|
|
|
Treinbeweging: Stop |
0, 0, 1 |
Sh1 |
|
|
|
|
|
Treinbeweging: Rijden als treinbeweging |
0, 1, 0 |
Hp1/Vz0 |
|
|
|
|
|
Treinbeweging: Rijden, stop verwachten |
0, 1, 1 |
Hp2/Vz0 |
|
|
|
|
|
Treinbeweging: Beperkte snelheid, stop verwachten |
1, 0, 0 |
Hp1/Vz1 |
|
|
|
|
|
Treinbeweging: Rijden, rijden verwachten |
1, 0, 1 |
Hp2/Vz1 |
|
|
|
|
|
Treinbeweging: Beperkte snelheid, rijden verwachten |
1, 1, 0 |
Hp1/Vz2 |
|
|
|
|
|
Treinbeweging: Rijden, beperkte snelheid verwachten |
1, 1, 1 |
Hp2/Vz2 |
|
|
|
|
|
Treinbeweging: Beperkte snelheid, beperkte snelheid verwachten |
Door het verwisselen van het uitgangs IC's kan een keuze gemaakt worden tussen een sein met een gemeenschappelijke + of een gemeenschappelijke -.
-
