nestcam.nl
techniek
De webkast en de nestcam maken gebruik van een aantal camera's en een multiplexer.

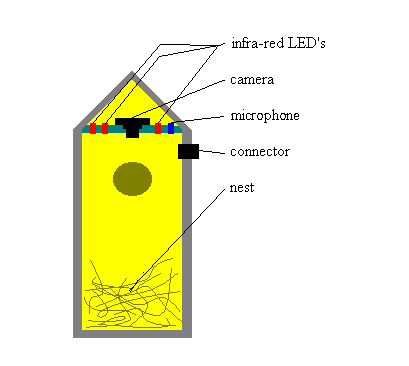

Bovenin elke nestkast
zit een camera, opgebouwd
rond een zwart-wit CMOS camera
zoals die in de handel te krijgen is, bijvoorbeeld bij Aurora
in Amsterdam/Den Haag/Hoofddorp.
Verdere onderdelen
zijn 4 infrarood LED's (lampjes) en een microfoonkapsel. Via een connector en
een 6-aderige kabel komt het signaal bij de netvoeding en de beeldmenger.
|

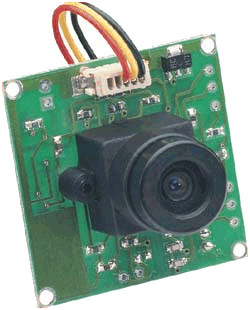

Een andere camera is opgebouwd rond een kleuren-CMOS-module zoals die in de handel te krijgen is, bijvoorbeeld bij Conrad in Boekelo (ook per postorder): |
 |
|

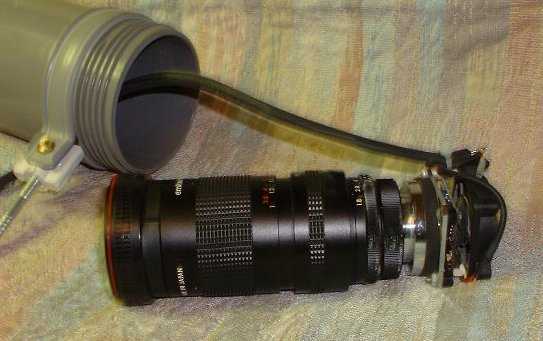

De lens van
de module is verwijderd en vervangen door een telelens van een oude bewakingscamera.

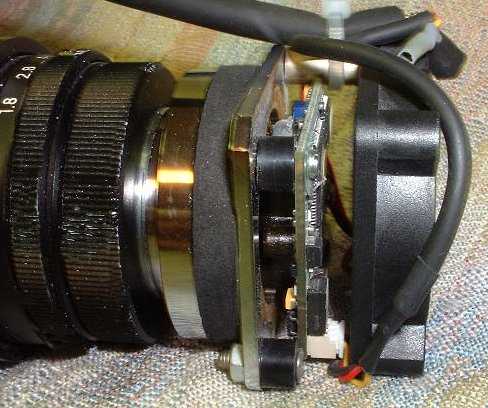

De module is met kunststof busjes op de juiste afstand van de lens geplaatst.
Rechts naast de wat warm wordende module is de ventilator (ex 486) zichtbaar.
|
 |
|
Op de lens
is ook nog een 1.5 converter geschroefd zodat een 400 mm telelens ontstond...
|
 |
|

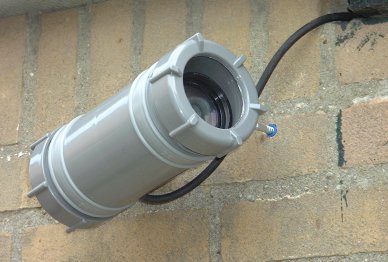

Hier is het
geheel, gemonteerd in een waterdicht camerahuis opgebouwd uit onderdelen
voor pvc afvoerpijp: een sok en twee inspectiedoppen. Van één
van de doppen is het middelste stuk vervangen door een passend gemaakte
schijf plexiglas. Met twee standaard beugels is alles aan de schuur bevestigd
en uitgericht. Camera en ventilator krijgen hun voedingsspanning vanuit
de schuur, waarna het beeldsignaal via een coax-kabel verder gaat naar
de multiplexer. |
 |
|
Op het dak aan de voorkant van het huis hebben we 2 x
twee zg. mussenpannen
gelegd. Onder de dakpannen zit aan iedere kant een infrarood-camera.
de mussen tonen geen belangstelling voor de nestmogelijkheden. De pannen gaan binnenkort naar de andere kant van het huis, eens kijken of dat iets uitmaakt. |
 |
De beelden de camera's worden naast of achter elkaar gezet door een multiplexer,
een uit de beveiligingstechniek afkomstige doos die oa. 16 video-bronnen tegelijk
kan weergeven, of de beelden één voor één laat langskomen
en daarbij een beeld met beweging erin voorrang geeft (kan nogal prijzig uitvallen,
maar probeer het eens op marktplaats.nl
en zoek ook eens onder multiplexor of multieplekser, wie niet weet hoe het heet
weet ook niet wat het mag kosten...)
Het totale signaal gaat via een splitter-versterker naar een monitor (die ook
het geluid van de microfoons weergeeft), naar de analoge ingang van de TV elders
in huis, naar een computer, die (als ik daar zin in heb) de foto's voor de voorpagina
van de website neemt en ze automatisch ververst (met Blue
Iris, prijs vanaf $19).
Een IP-video-server zorgt ervoor dat het signaal op het internet te zien is.
