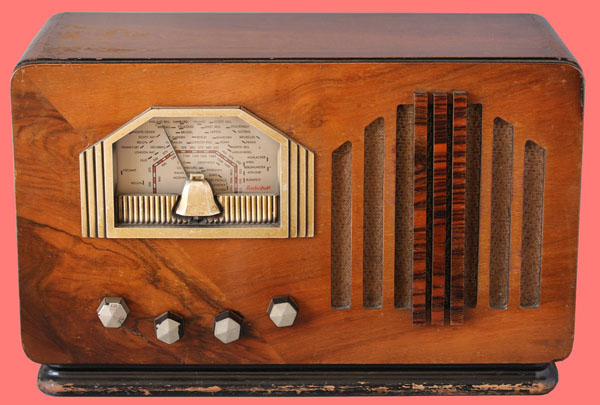

Radiobell 535

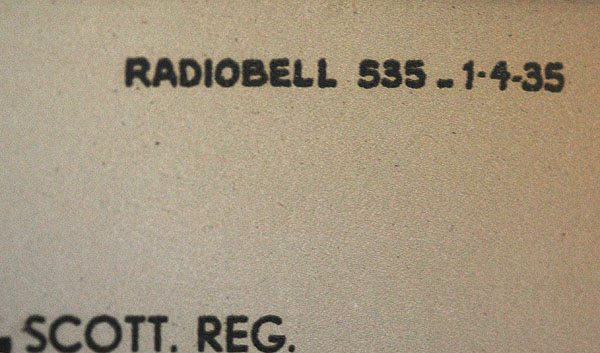

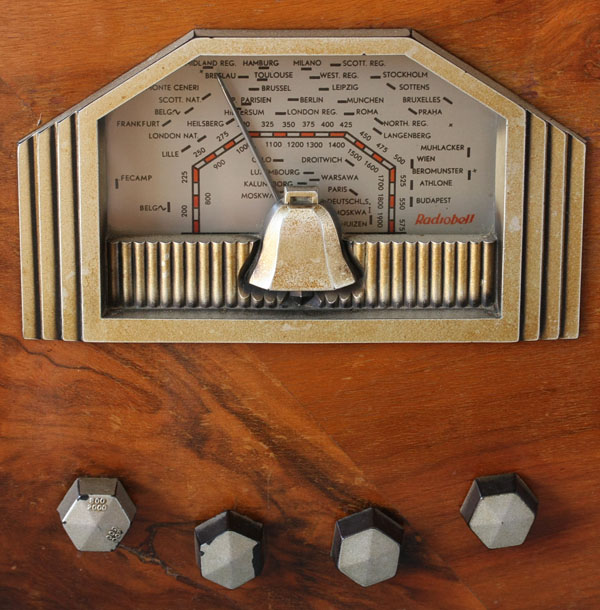

Als je de radio uit de kast hebt, dan valt op dat er een datum op de schaal staat: 1 april 1935.

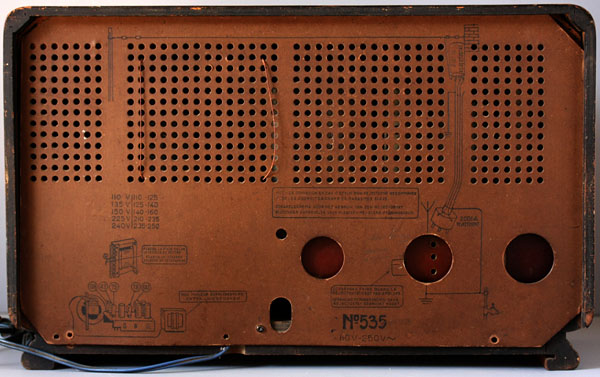

De achterwand is ook compleet aanwezig. Het betreft, volgens de informatie op de achterwand, een 535 voor wisselstroom. Ook is te zien dat er een mogelijkheid is, tot het aansluiten van een 'Rejectostat'. Dat is een apparaat dat storingen die via de antenne binnenkomen weet weg te filteren. Althans, als je afgaat op de reclame-uitingen.

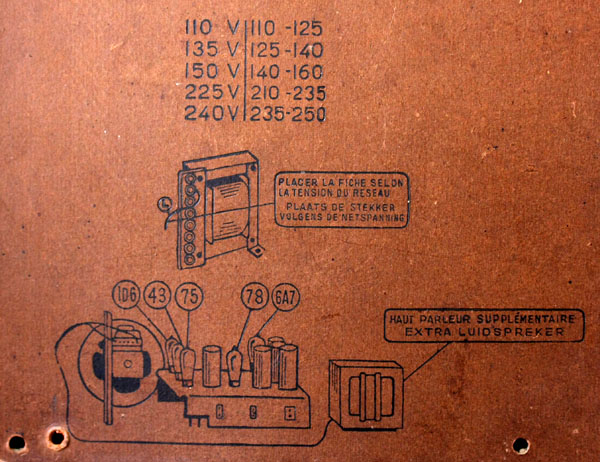

Volgens deze tekening zou de buisbezetting moeten zijn: 1D6, 43, 75, 78 en 6A7. Deze combinatie kom ik echter niet tegen in het Brans schemaboek. In deze radio blijkt er overigens ook geen 1D6 te zijn aangebracht, maar een 25Z5. De beide kathodes zijn via een soldeerverbinding op de buisvoet met elkaar verbonden. Op deze manier zou de 25Z5 de 1D6 goed moeten kunnen vervangen.
Ik vind het typisch dat deze wisselstroomradio werkt met seriebuizen. Na nadere bestudering van de radio, blijkt er nog een ander verschil te zijn met het schema uit Brans. Er is geen echte trafo gebruikt, maar een autotrafo. Die zorgt wel voor een juiste spanning, maar het kan zomaar voorkomen dat het chassis met de fase van het lichtnet is verbonden...
Ik moet de radio nog aan een nader onderzoek onderwerpen.
