HCCM Centralekaarten

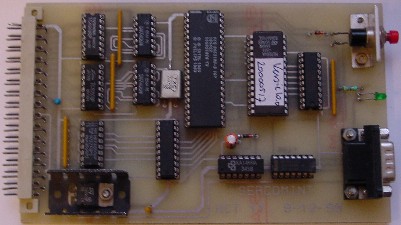

Seriële centrale kaart (SCK)

Algemeen:

Deze kaart verzorgt de verbinding tussen de computer en het elektronica rek. De kaart is voor de verbinding met de computer voorzien van een standaard 9 polige subd connector, welke direct met een van de seriële poorten van de computer verbonden wordt. De ontvangen data wordt door de SCK omgezet in signalen op de treinbus. Tevens zorgt de SCK ervoor dat bij uitblijven van data van de computer de treinen tot stilstand worden gebracht.

Techniek:

De SCK is opgebouwd rond de 8031 microcontroller. Deze neemt dan ook alle taken op de print voor zijn rekening. Het programma is opgeslagen in de op de SCK aanwezig EPROM. De overige IC's op de print zijn nodig om de signalen naar de juiste spanningsniveaus te converteren.

Het programma verricht de volgende taken:

• Omzetten seriële informatie in signalen voor de treinbus:
  De seriële informatie van de computer wordt naar een parallel signaal omgezet. De conversie vindt plaats volgens het HCCM protocol. Hierna wordt dit parallelle signaal voorzien van de juiste strobes. Zolang er regelmatig signalen van de computer komen zal er geen blokkade om het tellersignalen op te wekken worden gegeven.
• Bewaken verbinding met de computer:
  Zolang de kabel van de seriële verbinding niet met de computer verbonden is, zal de microcontroller in reset gehouden worden. Hierdoor wordt geen tellersignaal opgewekt en kunnen de treinen niet rijden.
• Opwekken tellersignalen:
  Zolang er vrijgave is zal de microcontroller een tellersignaal van 75 Hz opwekken. Dit signaal is nodig om de treinen te laten rijden. Vrijgave wordt weggenomen als:
• Geen data van de computer wordt ontvangen gedurende 1 á 2 seconde.
• Er een kortsluitmelding van een van de blokkaarten wordt ontvangen.
• Terugmelden van de signalen van de 2BK (2 rail blokkaart) en de IOK (input-/outputkaart)

Opletten:

De kaart wordt via de seriële kabel verbonden met de computer. Hierdoor staat de modelbaan direct in verbinding met de computer. Bij ontsporingen kan dit leiden tot vernielingen aan de SCK en/of de computer.

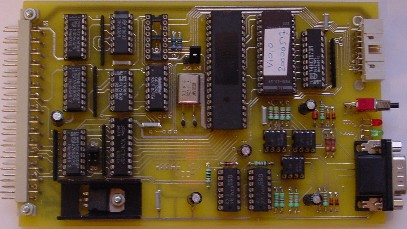

Module centrale kaart (MCK)

Algemeen:

Deze kaart verzorgt de verbinding tussen de computer en het elektronica rek. De kaart is voor de verbinding met de computer voorzien van een standaard 9 polige subd connector, welke direct met een van de seriële poorten van de computer verbonden wordt. De ontvangen data wordt door de MCK omgezet in signalen op de treinbus. Tevens zorgt de MCK ervoor dat bij uitblijven van data van de computer de treinen tot stilstand worden gebracht. Naast deze functionaliteit kan de MCK via de flatkabel connector met maximaal 7 kaarten tegelijk met de PC verbonden worden. Hierdoor wordt het mogelijk om meerdere rekken aan te sluiten. Om nu te zorgen dat bij de overgang van het ene rek naar het andere rek geen sprongen in de treinsnelheid optreden wordt aan iedere MCK een masterklok toegevoerd. Hiermee worden de signalen Qa t/m Qd gesynchroniseerd.

Techniek:

De MCK is opgebouwd rond de 8031 microcontroller. Deze neemt dan ook alle taken op de print voor zijn rekening. Het programma is opgeslagen in de op de MCK aanwezig EPROM. De overige IC's op de print zijn nodig om de signalen naar de juiste spanningsniveaus te converteren.

Het programma verricht de volgende taken:

• Omzetten seriële informatie in signalen voor de treinbus:
  De seriële informatie van de computer wordt naar een parallel signaal omgezet. De conversie vindt plaats volgens het HCCM protocol. Hierna wordt dit parallelle signaal voorzien van de juiste strobes. Zolang er regelmatig signalen van de computer komen zal er geen blokkade om het tellersignalen op te wekken worden gegeven.
• Bewaken verbinding met de computer:
  Zolang de kabel van de seriële verbinding niet met de computer verbonden is, zal de microcontroller in reset gehouden worden. Hierdoor wordt geen tellersignaal opgewekt en kunnen de treinen niet rijden.
• Opwekken tellersignalen:
  Zolang er vrijgave is zal de microcontroller een tellersignaal van 75 Hz opwekken. Dit signaal is nodig om de treinen te laten rijden. Vrijgave wordt weggenomen als:
• Geen data van de computer wordt ontvangen gedurende 1 á 2 seconde.
• Er een kortsluitmelding van een van de blokkaarten wordt ontvangen.
• Terugmelden van de signalen van de 2BK (2 rail blokkaart) en de IOK (input-/outputkaart)

Opletten:

Een van de ic-voeten is leeg. Deze wordt mogelijk in de toekomst gevuld met een IC.

Infoblad:

6 - versie 1.0 grootte: 627 Kb

Parallelle centrale kaart (PCK)

Algemeen:

Deze kaart verzorgt de verbinding tussen de computer en het elektronica rek. De kaart bestaat uit twee delen, te weten een gedeelte dat in de computer geplaatst moet worden en een gedeelte dat in het rek wordt geplaatst. De verbinding tussen deze twee kaarten gebeurt met een 16 aderig flatkabel.

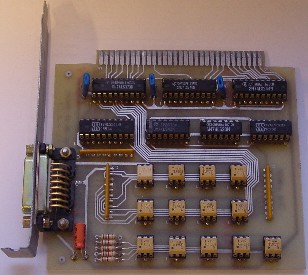

	PC zijde

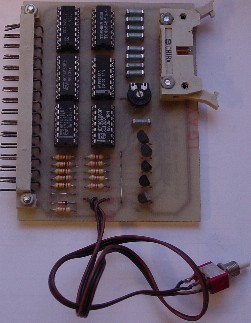

	Rek zijde

Techniek:

De PCK is opgebouwd met 'discrete componenten'. De kaart is dan ook een van de eerste ontwerpen uit 1980. Door de kaart worden de volgende taken verricht:

• Omzetten parallelle informatie in signalen voor de treinbus:
  De parallelle informatie van de computer wordt naar een treinbus signaal omgezet. De kaart verricht zelf geen acties, dus de computer moet zelf de strobes maken.
• Opwekken tellersignalen:
  De parallelle kaart wekt de teller op vanaf het moment dat de spanning in het rek aanwezig is. Het rek dus voorzichtig aanzetten.
• Terugmelden van de signalen van de 2BK (2 rail blokkaart) en de IOK (input-/outputkaart)

Opletten:

Doordat er geen bewaking is of de computer wel data stuurt, kunnen treinen bij een foutmelding van Windows botsen.
