De hardware, donderdag 17 maart 2005 gekocht.
Proefopstelling

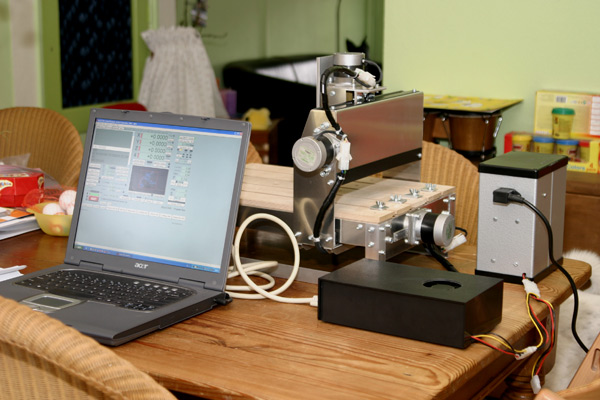

Dit is een test opstelling om alles even te checken en af te regelen voordat de hele zaak naar de zolder verhuist.
De freesmachine is gebouwd in Eindhoven type "Mark II", de controller is van SB-Microstep
Helaas blijkt na het testen de zelfgebouwde voeding niet te voldoen.
Hier moeten we nog iets anders voor verzinnen.

Eerste poging tot echt graveren.
Nieuwe opstelling

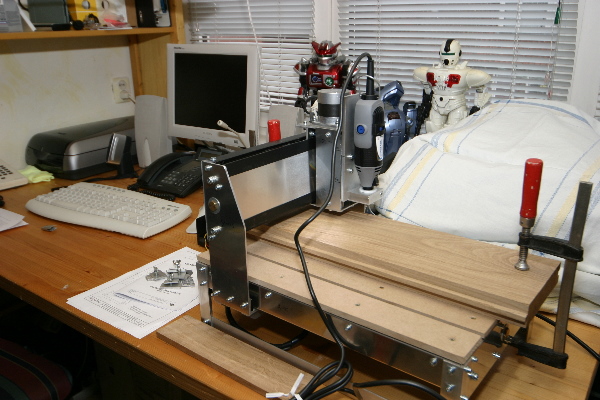

Dit is de nieuwe opstelling op de zolder.
Alles draait nog met de oude voeding maar met een nieuwe ringtrafo.
De zelfgeplaatste ventilator van de SB-controller hebben we maar even uitgeschakeld
omdat anders het 12 volt gedeelte instort.

Vierkantje.

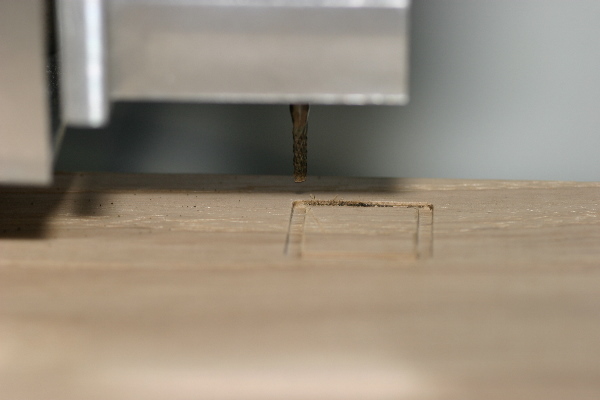

Het eerste vierkantje.
Het eerste vierkantje 1 mm diep gegraveerd in eikenhout.
Hier is de G-code er van:

G21
F20
G00 X00 Y00 Z00
G1 Z-1
G1 X20 Y00 Z-1
G1 X20 Y20 Z-1
G1 X00 Y20 Z-1
G1 X00 Y00 Z-1
G00 Z5

Mijn naam.
Naam LEX.

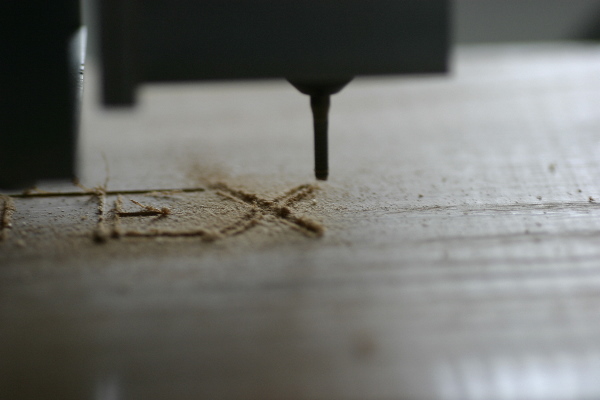

Mijn voornaam LEX 0,5 mm diep gegraveerd in eikenhout.
Hier is de G-code er van:

G00 G49 G40 G17 G80 G50 G90
G21
M04 S0
G00 Z5
G00 G90 X10Y10
F30
G00 Z5
G00 X10 Y30
G00 Z-0.5
G01 X10 Y10
G01 X23.374 Y10
G00 Z5
G00 X26.642 Y20
G00 Z-0.5
G01 X33.43 Y20
G00 Z5
G00 X40.016 Y10
G00 Z-0.5
G01 X26.642 Y10
G01 X26.642 Y30
G01 X40.016 Y30
G00 Z5
G00 Z5
G00 X43.284 Y30
G00 Z-0.5
G01 X56.658 Y10
G00 Z5
G00 X43.284 Y10
G00 Z-0.5
G01 X56.658 Y30
G00 Z5
G00 X59.926 Y10
M30

De tekst is via een Mach2 wizard gegenereerd.
Hierna de Z-as waarden aangepast van 5mm naar 0.5mm.
Komma's en punten omgewisseld een G21 erbij gezet en klaar is de G-code.

LEX.
Lex

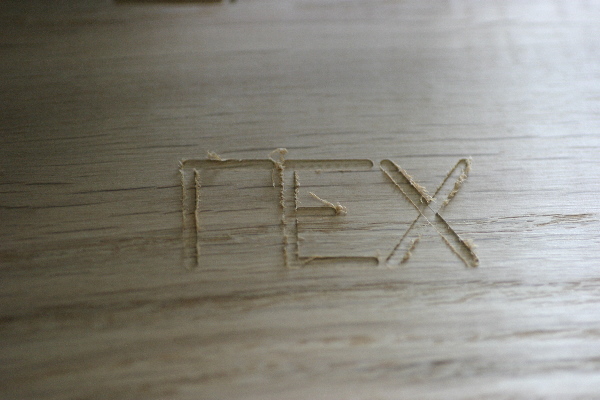

Na het graveren kwam ik er pas achter dat mijn naam in spiegelbeeld staat.
Op het scherm staat het goed, ik denk dat de X en Y- as verwisseld moeten worden.

WORDT vervolgd.
