HCCM
Mijn baan wordt aangestuurd met behulp van het
HCCM systeem.
Het HCCM systeem bestaat uit een rek gevuld met allerlei zelfbouw kaarten
die de koppeling vormen tussen de computer en de modelbaan. Een

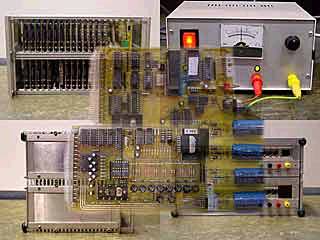

compositieplaatje laat een aantal onderdelen zien welke noodzakelijk zijn
voor de werking.
Voor uitgebreide informatie verwijs ik u naar de website van de
HCCM.
Aanvankelijk ben ik -zoals bijna iedereen- begonnen met het inbouwen van de
kaarten in de zgn. 19" rekken.
Toen ik aan m'n 3e rek toe was, kreeg ik de idee om zelf maar een
constructie te maken waarin zowel mijn eigengemaakte voeding, als ook de
rekken samen met mijn computer een plaatsje konden krijgen.

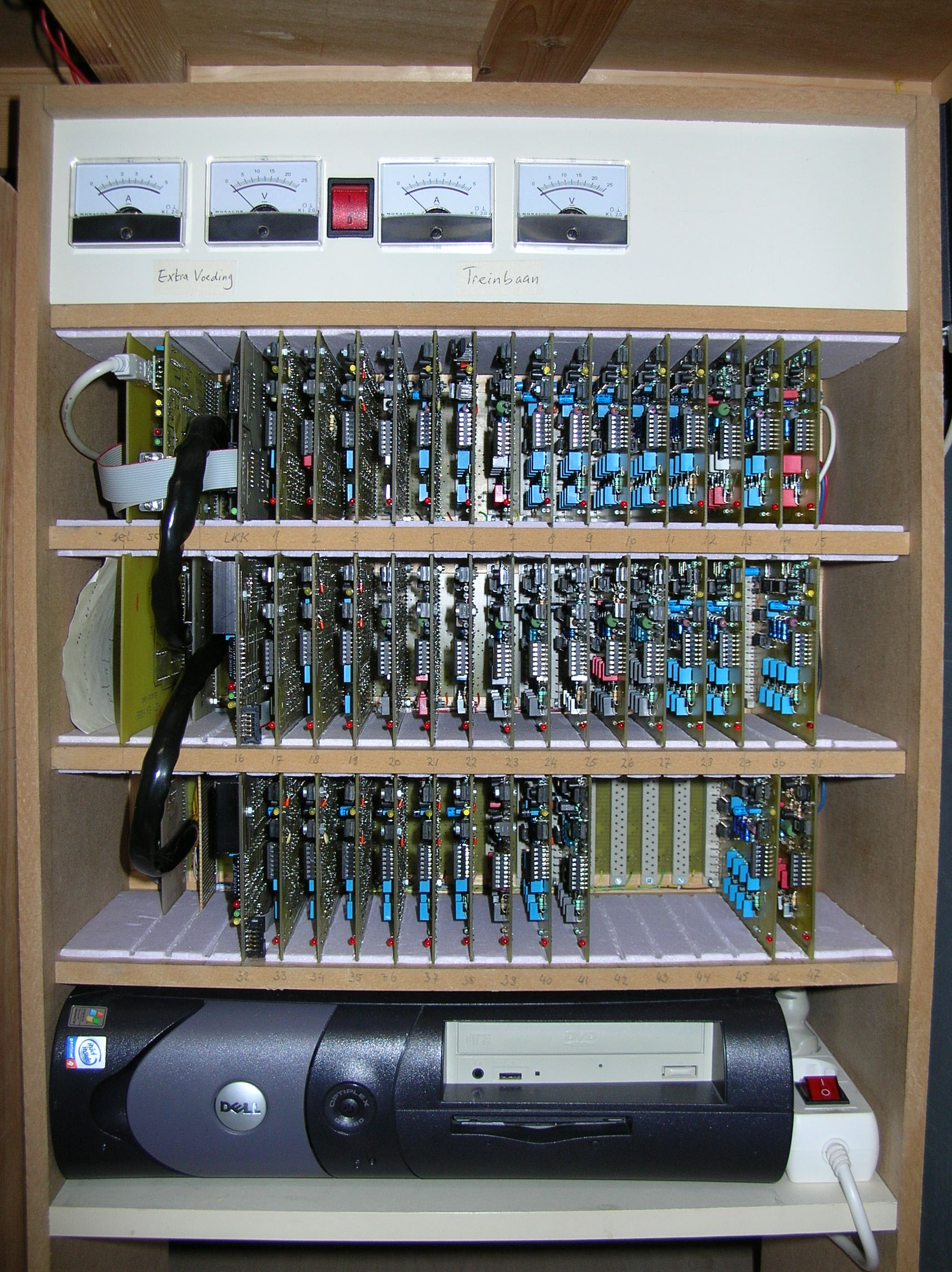

Na het nemen van verschillende maten, heb ik van MDF een frame gemaakt
waarin de drie mainboards oftewel de busprinten gemonteerd werden.
De busprint vormt de basis van het systeem, hiermee worden alle elektrische
verbindingen tussen de kaarten onderling gemaakt. In de busprint worden de
verschillende soorten kaarten gestoken en vormen zo één geheel voor de
detectie en elektronische aansturing van de baan. Via bekabeling worden de
kaarten verbonden met de verschillende blokken en secties van de baan.
Om voorbereid te zijn op wat voor toekomstige uitbreiding dan ook, heb ik
gelijk maar de voeding dubbel uitgevoerd. Vandaar de dubbele Volt- en
Ampèremeters.
|
|
|||
Uiteindelijk ben ik toch ook maar overgestapt naar digitaal rijden. Dit
betekende aanpassen van alle HCCM blokkaarten. Met behulp van de modificatie
documentatie van de HCCM heb ik alle blokkaarten aangepast en kon ik mijn
locomotieven en treinstellen gaan uitrusten met decoders. Meer hierover in
het onderdeel Digitaliseren.
Het computerprogramma dat de hele baan aanstuurt is het programma
Koploper van Paul Haagsma.
Werken met het programma vergt enige oefening en tijd. Maar als je wat
ervaring met Koploper hebt, ontdek je dat het een fantastisch en zeer
uitgebreid programma is waarmee je heel veel zaken kunt instellen en
regelen.

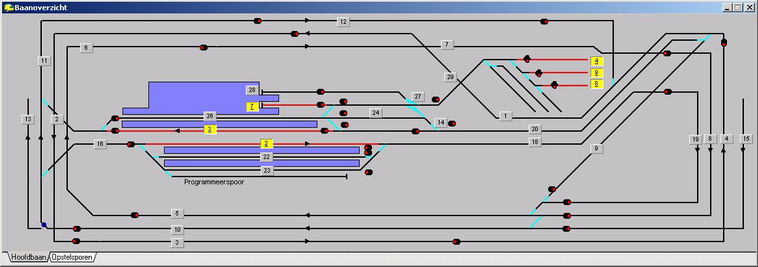

Onderstaand is een schermafdruk uit Koploper.
